系统信息

功能

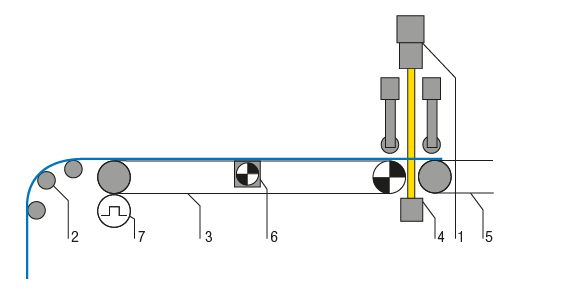

皮带条(钢丝帘线)通过一个 CCD 线阵相机 OL 82 进行采集。CCD 线阵相机采用透射光原理,扫描两个传送带之间空隙中的皮带条。配合一个位置导正器和一个直线调节驱动器,根据所需的引导参考在侧面修正传送带。通过磁力固定在接下来的传送带上。

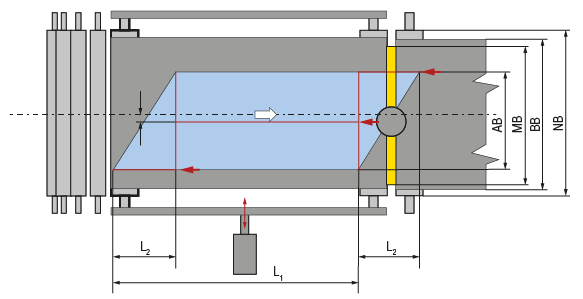

导正方案 1:

一旦 CCD 线阵相机识别到皮带条(钢丝帘线)的尖端,则会停止传送带并且朝希望的标准位置修正幅面边缘。接下来,会在斜坡切割区域中朝幅面边缘导正皮带条(钢丝帘线)。之后,会采集两个幅面边缘,并且朝幅面中心导正皮带条(钢丝帘线)。在第二个斜坡切割区域中,会朝对面的幅面边缘进行导正。

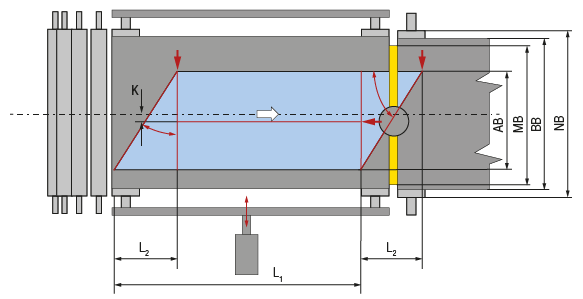

导正方案 2:

一旦 CCD 线阵相机识别到皮带条(钢丝帘线)的尖端,则会停止传送带并且朝希望的标准位置修正幅面边缘。接下来,会在斜坡切割区域中,朝希望的切割角度导正皮带条(钢丝帘线)。之后,会采集两个幅面边缘,并且朝幅面中心导正皮带条(钢丝帘线)。在第二个斜坡切割区域中,会朝反方向再次根据希望的切割角度进行导正。

应用范围

轮胎加工机上的皮带条进料

应用

为了修正,皮带条必须位于一个可以侧向调整的传送带上。在两条传送带之间空隙中进行位置采集。该空隙应尽可能得小。

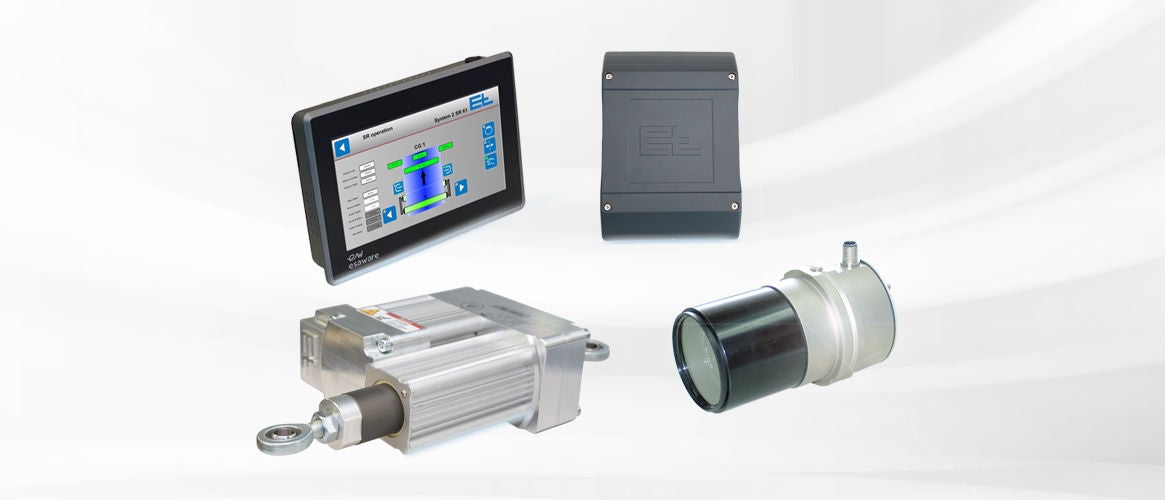

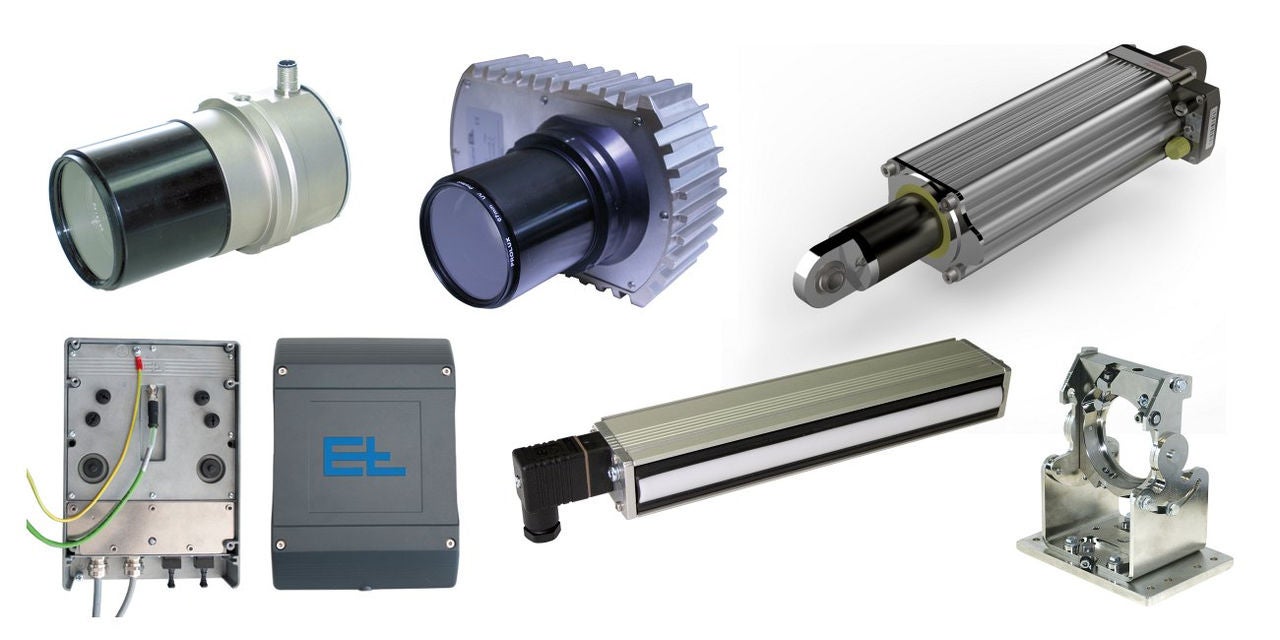

系统组件

输送带导正用导正组件

垫层(钢丝帘线)导正组件,包括顶端修正

More info

CCD 摄像机 OL 82

顺畅地识别幅面边缘、位置感测、卷料幅面导正、材料识别和宽度测量

More info

相机电脑 DO 82

高性能相机计算机,在客户专属应用中用于最多两台相机和不同的应用。

More info

操作控制装置 OP 36

经济型操作界面(触摸屏),可显示和操作用于完成幅面和幅面张力控制任务的客户定制应用

More info

数据网络中心 DN 10

用于客户自定义软件的 E+L 电脑,主要用作客户方操作硬件和 E+L 系统网络之间的连接件。

More info

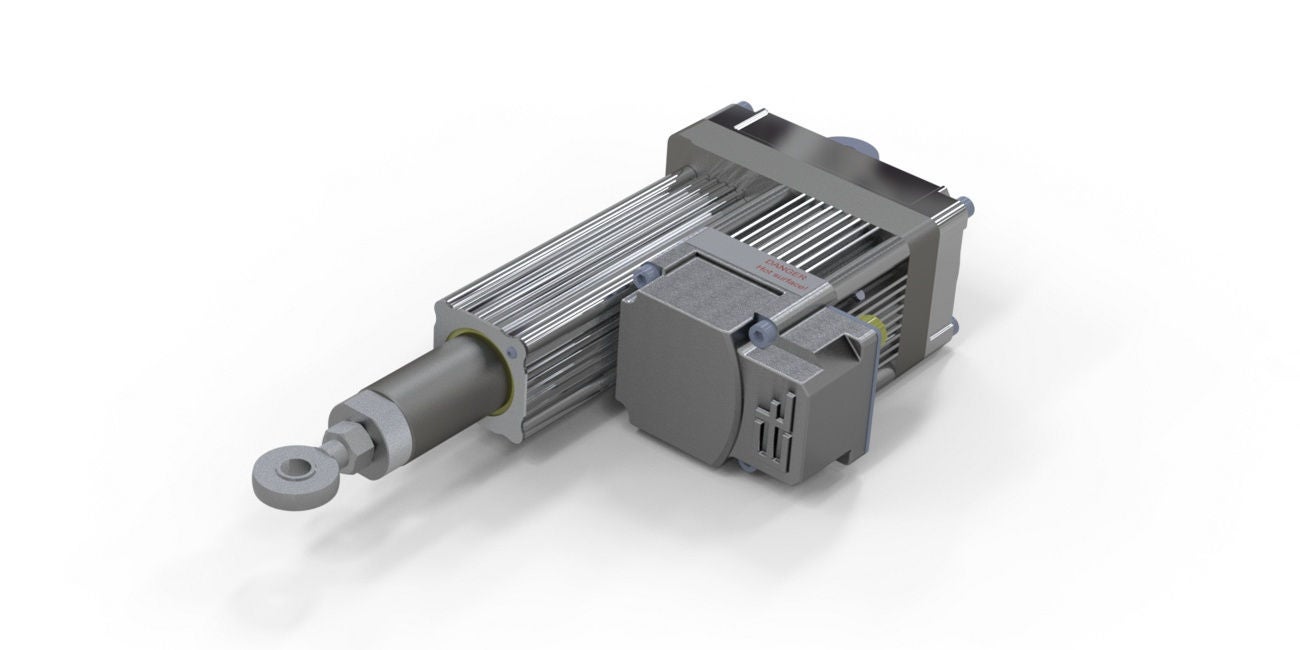

伺服驱动器 AG 90

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 800 N

More info
