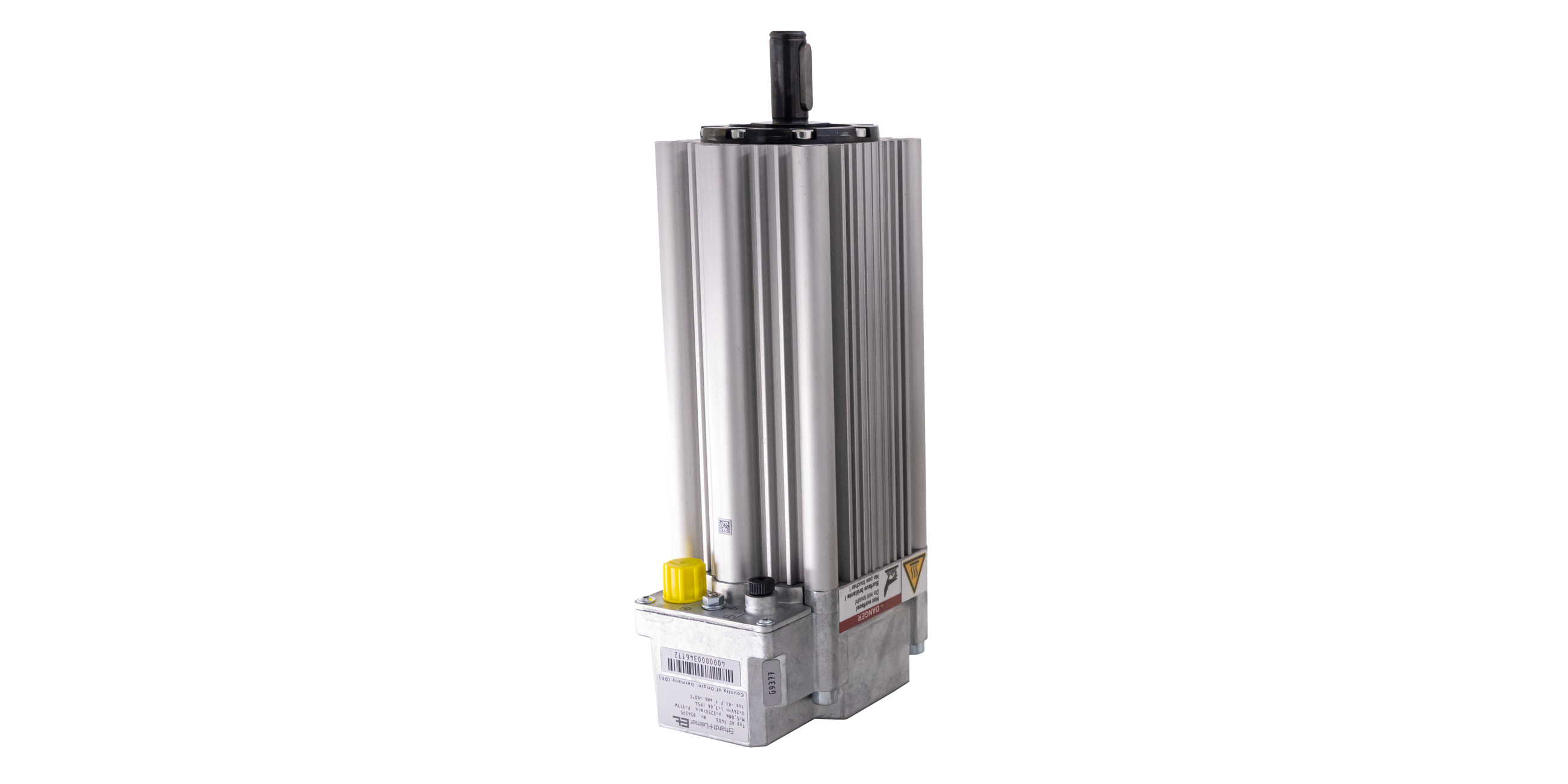

BLDC 驱动装置 EL.MOTION AD 14
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AD14.png
- 说明
- 技术数据
- 分布式驱动技术，集成控制电子装置，紧凑且针对客户自定义解决方案量身定制
- BLDC 驱动装置，用于 5 Nm 的额定扭矩和 225 rpm 的额定转速
- 永磁同步电机（BLDC 电机），特别适用于对运行稳定性和使用寿命要求高的应用
- 高分辨率多圈编码器，用来采集转子位置和绝对位置
- 断电情况下仍然可以进行绝对位置采集（无需缓冲蓄电池）
- 大功率密度且过载能力强
- 集成温度监控功能
- 通过双排斜角滚珠轴承保证很高的轴向负载
- 在常用浏览器上借助基于网络的管理便于配置
- 可以选配“安全关断扭矩”功能，确保功能安全性，符合 EN IEC 61508，达到 SIL3，并且符合 EN ISO 13849-1，达到类别 3 性能等级 d
- 可以选配集成式逻辑卡，用于终端位置限制
| 工作电压额定值 M12 L 型防错，5 芯 | 24 V DC |
| 工作电压额定范围（包括波动） | 20 V DC 至 30 V DC |
| 现场总线 M8 D 型防错，4 芯 | Ethernet UDP、Ethernet/IP、Profinet |
| 对圈编码器分辨率 | 12 Bit/圈（4096 次脉冲/圈） |
| 额定电流 | 8.8 A |
| 电压和电流供应，可选的基准传感器 AD ...3 | 15 V DC / 最大 100 mA |
| 功率 | 113 W |
| 目标转速 | 225 rpm |
| 目标力矩 | 5.0 Nm |
| 最大力矩 | 6.0 Nm |
| 静态扭矩 | 6.2 Nm |
| 径向力（距离 24 mm） | 0.2 kN |
| 轴向力 | 3.0 kN |
| 转子惯性矩 | 177 kg/mm2 |
| 环境温度 | +10 °C 至 +60 °C |
| 存放温度 | -25 °C 至 +80 °C |
| 相对空气湿度 | 15 % 至 95 %（不结露） |
| 安装高度 | 海拔 0 m 至 3000 m |
| 重量 | 4.7 kg |
| 绝缘等级 | F |
| 防护等级 | IP 54 |
| 尺寸 | 见尺寸图 |
