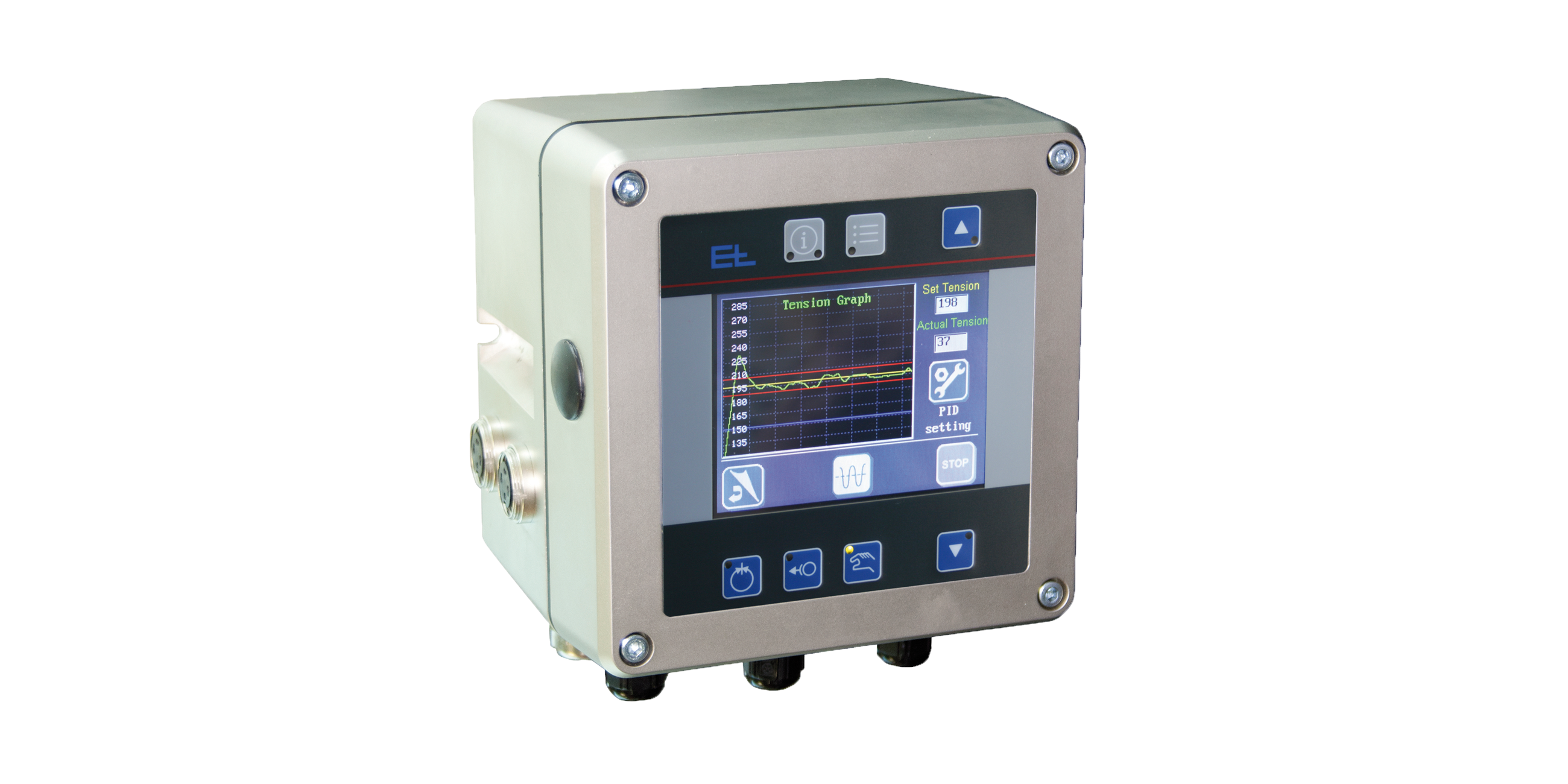

数字式幅面张力控制器 DC 62
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/control-device/DC62.png
- 说明
- 技术数据
- 用于不同控制结构的紧凑型数字式幅面张力控制器，包括彩色触摸显示器
- 用于气动或电动制动器的放卷机
- 带受转速控制的驱动装置的收卷机和放卷机
- 带受转速控制的驱动装置的运输单元
- 松紧架位置控制
- 用于气动和电动制动器的制动转矩控制系统
- 菜单引导且不受语言限制的快速调试助手
- 用于评估测力传感器信号的内置测量信号放大器
- 带用于直接控制电动制动器的输出级
- 多达 30 个配方的配方管理
| 工作电压 | 24 V DC（20 至 30 V DC） |
| 耗电量（不包括电动制动器） | 0,3 A/4,3 A (电动制动器) |
| 控制周期时间 | 1 ms |
| 应变片放大器 | 2 个信道 |
| 输入电压 | ±30 mV, 14 Bit |
| 电桥电源电压 | 10 V |
| 模拟输入端 | |
| 电导值/额定值/触发器位置 | 2 x 0 至 ±10 V, 14 Bit |
| 直径 | 1 x 0 至 10 V, 12 Bit |
| 模拟输出 | |
| 电动制动器/离合器 | PWM 电流输出 0 至 4 A，24 V |
| 控制器调节信号 | 1 x 0 至 ±10 V, 14 Bit |
| 1 x 0/4 至 20 mA | |
| 显示器输出 | 1 x 0 至 10 V, 12 Bit |
| 数字输入端 | 3x 无源 |
| 信号“0”：- 5 V 至 + 2 V | |
| 信号“1”：+ 8 V 至 + 30 V | |
| 数字输出端 | 2x 无源、有短路保护 |
| 输出电压 | 24 V、最大 0.5 A |
| 接口 | 2 x RJ45，100 MBit：EtherNet/IP 或者 UDP/IP |
| 2x M16 E+L CAN 总线 | |
| 额定工作温度 | +10 °C 至 +50 °C |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 防护等级 | IP 20 |
| IP 54 | |
| A尺寸（宽 x 高 x 深） | 100 x 100 x 65 mm (插入型) |
| 130 x 155 x 106 mm (带外壳) |
| 型号 | 插入型 | 外壳 | 以太网 |
| DC 6200 | X | X | |
| DC 6201 | X | X | |
| DC 6210 | X | ||
| DC 6211 | X |
