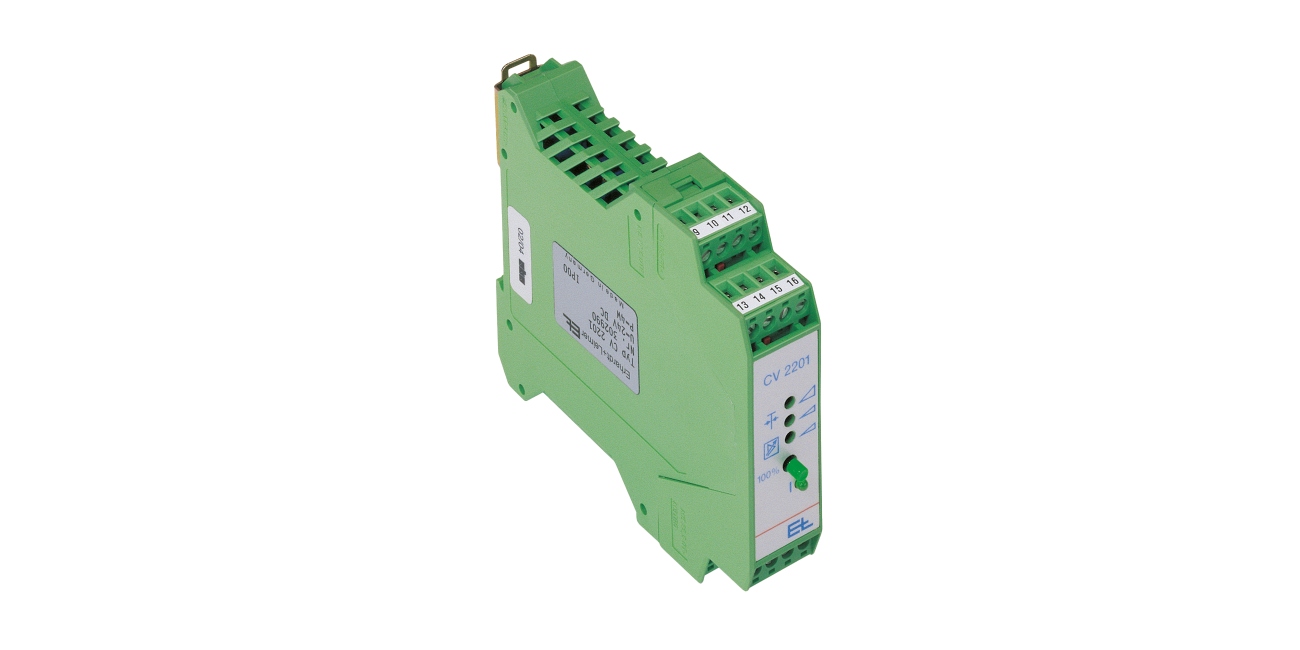

模拟式测量信号放大器 CV 22
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/CV22.png
- 说明
- 技术数据
- 单信道的测量信号放大器，用于连接两个带应变片桥的测力传感器
- 精密的仪表放大器，温度漂移小，长期稳定性高，杰出的线性度
- 带有电位计，用于零点和去皮重以及增益设置
- 准确了解转弯角度和安装位置时，在没有测试重量的情况下以内部基准电压对测量信号放大器进行校准
| 精度等级 | .1 |
| 放大范围 | 990 至 3400 V/V, 400 至 1250 V/V, 600 至 2050 V/V, 300 至 1025 V/V |
| 输入电压 | 0 至 ±20 mV |
| 输出信号，电压 | 0 至 ±10 V（上升时间 5 ms） |
| 输出信号，滤波电压 | 0 至 ±10 V（上升时间 2s） |
| 输出信号，电流 | 0/4 mA 至 20 mA |
| 电流 | 0.2 A |
| 额定温度 | +0 °C 至 +60 °C |
| 额定值温度系数 | ±3 % / 10 K |
| 零信号温度系数 | ±3 % / 10 K |
| 电桥电压温度系数 | ±0.04 % / 10 K |
| 工作电压额定值 | 24 V DC |
| 工作电压额定范围 | 20-30 V DC |
| 电桥电源电压额定值 | 10 V DC |
| 电桥电源电压额定范围 | 9 至 13 V DC |
| 符合 DIN EN 50022 的帽形导轨安装的防护等级 | IP 00 |
| 带有外壳的帽形导轨安装的防护等级 | IP 54 |
| 重量 | 0.13 kg |
