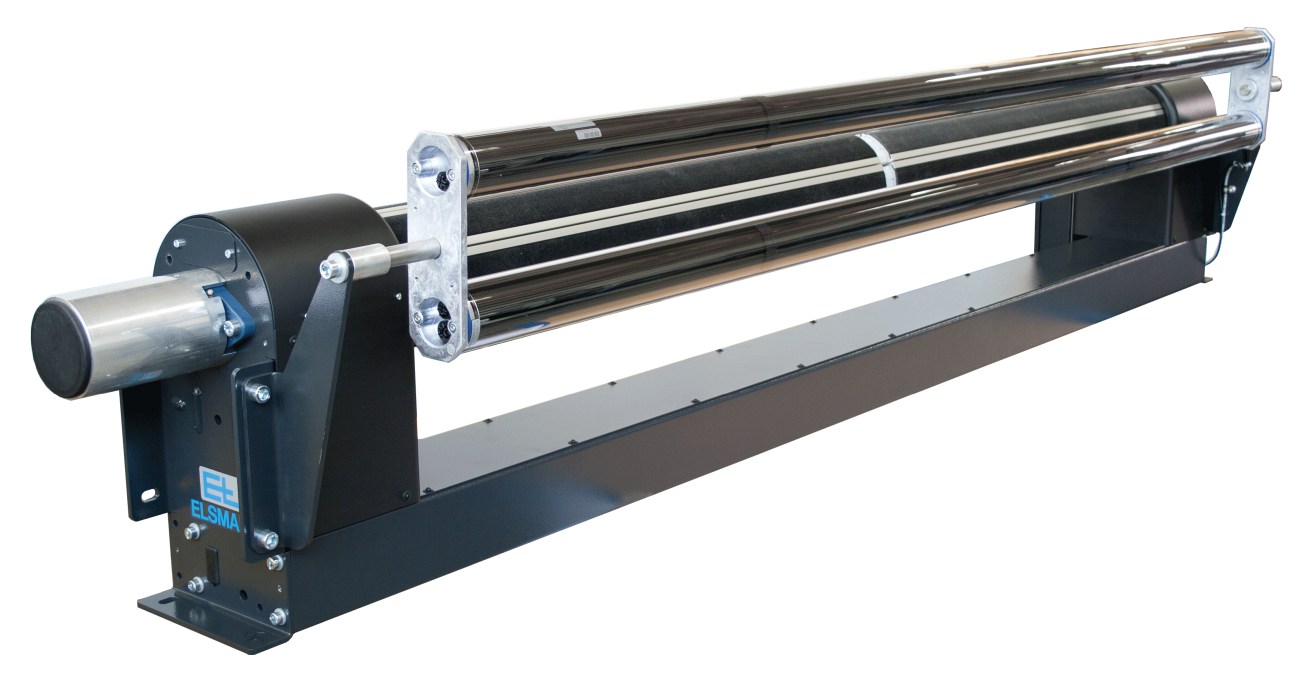

滑条式导正滚轮系统 SWB11
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/slat-roll-guider/SWB91.png
- 说明
- 技术数据
- 紧凑的滑条式导正滚轮系统，用于导致来自环路的一个或者两个幅面
- 无磨损的无刷数字驱动技术，可实现最高的控制精度和导正动态性能
- 可以和红外线宽频带传感器 FE 46、FR 60 及 OL 82 配合，用于采集轮胎帘线和橡胶边缘
- 集成的现场接口 Ethernet UDP/IP、EtherNet/IP，选配 Profinet 和其他数据总线系统
- 使用标准网络浏览器，借助 OP 34/36，可通过基于网络的管理进行操作、服务和诊断
| 纠偏精度 | < ±1 mm（取决于传感器） |
| 工作宽度 | 300 至 2600 mm |
| 额定调节行程 | ±17,5 mm |
| 额定调节速度 | 至 42 mm/s (AG 91, F=1000 N) |
| 幅面张力 | 500 N |
| 纠偏范围 | ±100 mm（取决于幅面宽度、幅面进给距离和幅面类别） |
| 辊子直径 | 160 mm |
| 型面面层 | 不锈钢型面，带防粘附涂层 |
| 境温度 | +10 °C 至 +50 °C |
| 存放温度 | -20 °C 至 +80 °C |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 5.6 A DC |
| 接口 | Ethernet UDP/IP; EtherNet/IP |
| 可选：Profinet 和其他数据总线系统 | |
| 防护等级 | IP 54 |
| 型号 | 传感器 | 导正方式 |
| SW 1162 | FE 46 | 幅面中心，单幅面 |
| SW 1180 | FR 60 | 幅面边缘，双幅面 |
| SW 1170 | FE 46 | 幅面中心，单幅面 |
