Automation & Vision Systems

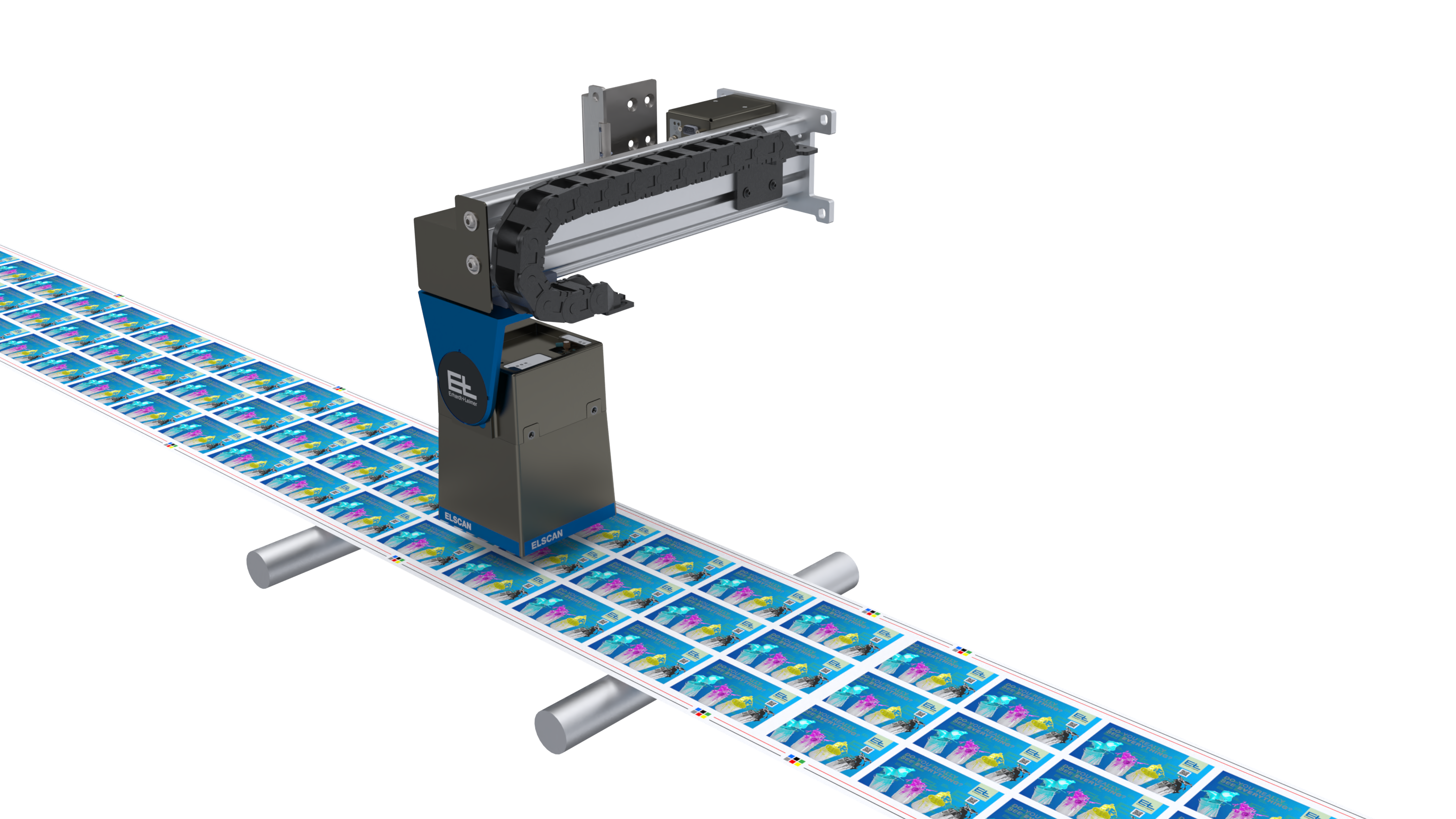

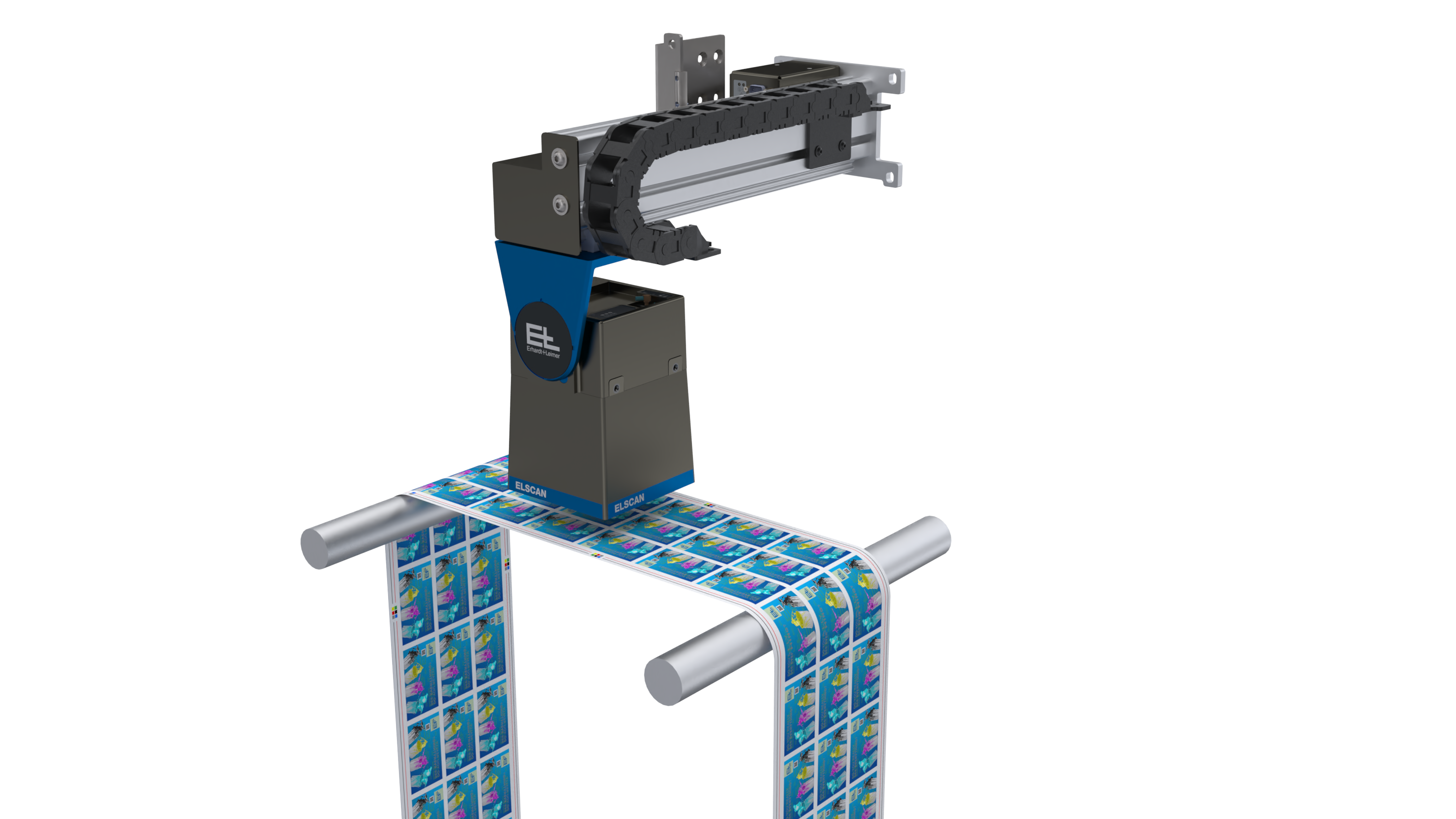

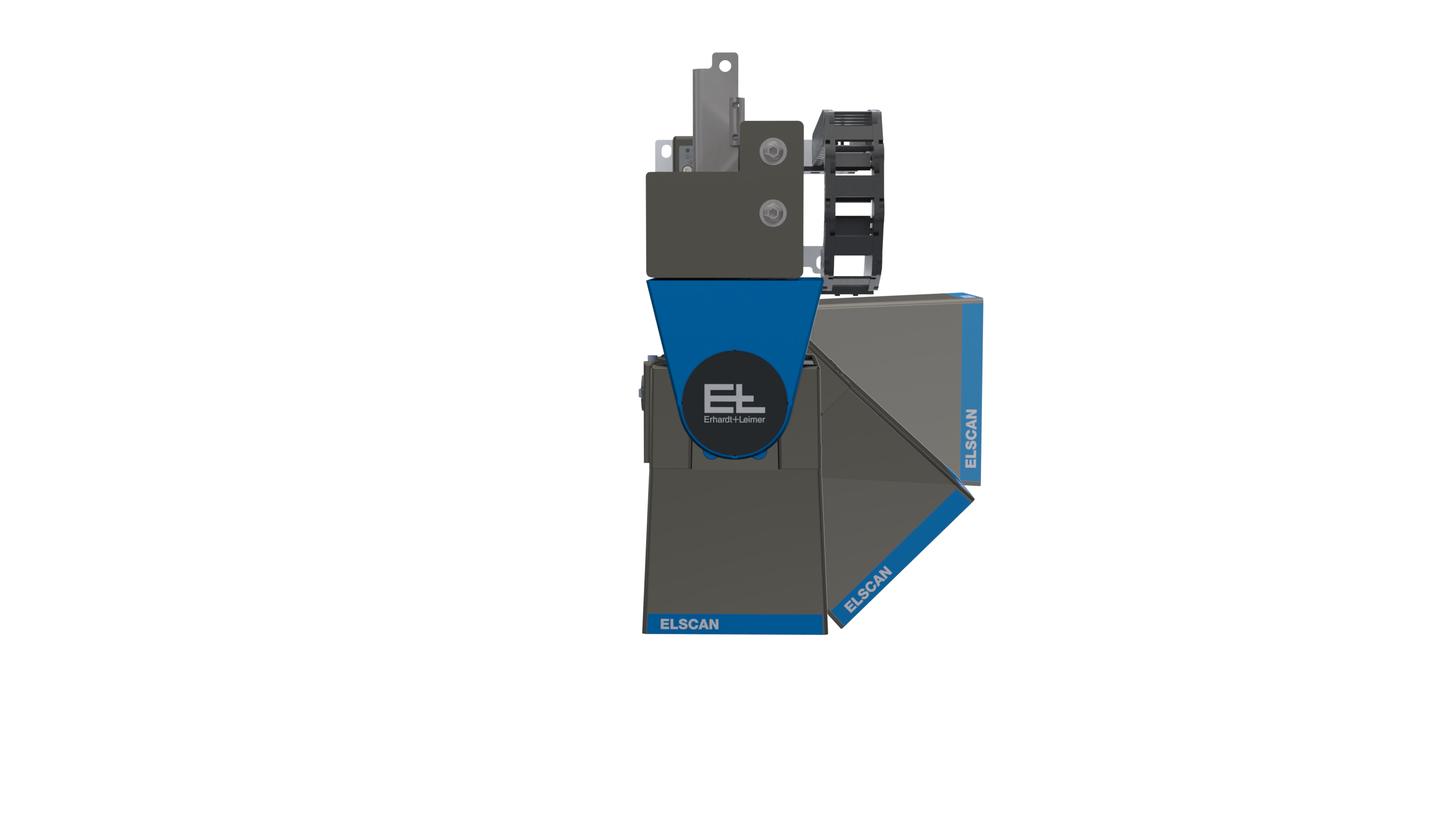

幅面观察系统 ELSCAN OMS5
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_2.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_3.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_4.png
- 说明
- 技术数据
属性
- DualView 技术，提供 2 x 1800 万像素，确保卓越的图像质量
- 电动横梁，搭配高速精密控制系统
- 独一无二的基于 LED 的闪光设计，适用于印刷行业的各类印刷
- 通过新颖的快速对齐功能（自 OMS3 起推出）实现最方便的系统集成
- 全方位的同步设计，确保稳定的幅面同步
- 性能强劲的处理器，实现顺畅的作业
- 自动扫描功能（X/Y/100%/曲径）
- 数字花型循环概览和快速导航
- 位置目录，带 21 个存储的位置
- 不同规格的主图案对比
- DeltaE 色彩监控
- 条纹缺陷识别
- 图像稳定功能
- 自动任务切换识别
- 重复订单存档功能以及更多
| 型号 OMS 5。 | 2 x 1800 万像素，彩色（4896 x 3680 像素） |
| 可视范围 | OMS5 M：大约 100 x 75 mm |
| OMS5 L：大约 130 x 97.5 mm | |
| 闪光灯 | LED 暗区照明，同轴闪光（用于显示漆面） |
| 防护等级 | IP 30（光学范围 IP 50） |
| 幅面表面 | 薄膜、纸张、标签、冷印/热印薄膜，透明叠加 |
| 尺寸（长x宽x高） | OMS5 M: 214 x 125 x 125 mm |
| OMS5 L: 255 x 149 x 149 mm |
IPC（工业计算机）
| 工作电压 | 20 – 30 V DC（最大 1.5 A） |
| 额定频率 | 50 – 60 Hz |
| 防护等级 | IP 30 |
| 接口 | USB (3x)，DisplayPort (2x)，以太网 |
显示器
| 工作电压 | 90 – 240 V AC, 120 W (± 10%) |
| 接口 | DisplayPort |
| 分辨率 | 22" / 24" : 1920 x 1080 (Full-HD) |
| 型号 | 标准/多点触控 |
横梁
| 长度 | 最大 2800 mm（机架内尺寸） |
| 工作宽度 | 最大 2500 mm |
| 内置 | 隔板/单侧安装 |
| 调节速度 | 最大 350 mm/s |
系统数据
| 幅面速度 | 最高 1000 m/min |
| 环境温度 | +5 °C 至 +55 °C |
| 相对空气湿度 | 5 % 至 95 % （不冷凝） |
