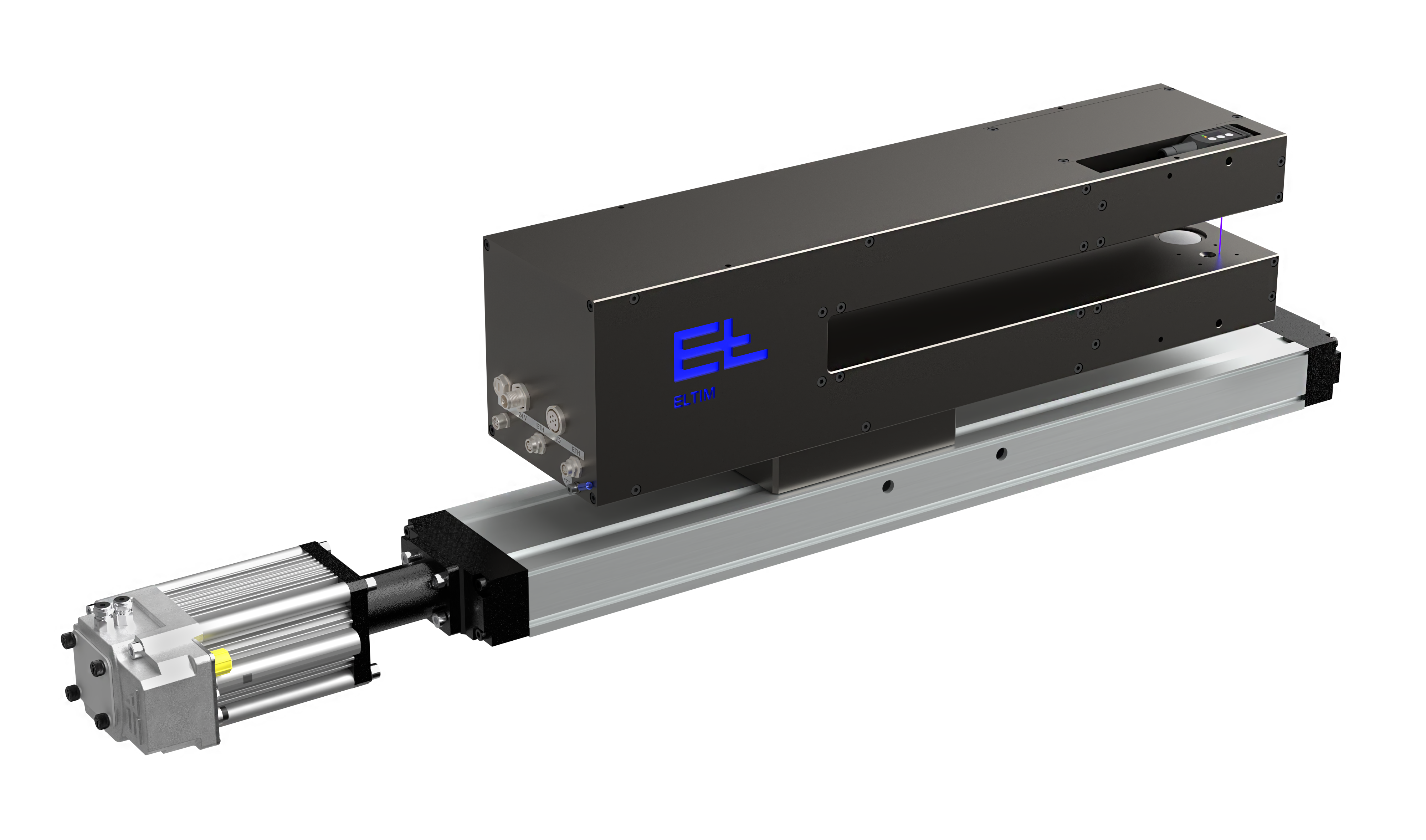

ELTIM BWS15/17 C 框架在线克重和厚度测量系统
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/basis-weight-measurement/ELTIM C-Rahmen.png
- 描述
- 技术数据
- 节省空间且易于集成：非常适合安装空间有限或单侧可进入的设备——即使在后期改装时也是如此
- 应用灵活：可选配带电机驱动的线性导轨——可对整个横移路径进行平面测量
- 可及性得到改善： 单侧开放式结构——便于操作、清洁和目视检查。
- 用途广泛——在线或离线： 也可作为独立版本用于实验室环境——非常适合研发、质量保证或样品检测。
- 坚固且无需维护：经久耐用、可靠且无需机械维护——可实现最高可用性。
- ATEX——欧盟防爆指令：未来，ELTIM 系统还将推出特殊版本，可用于防爆区域。防爆区域和设计可应要求提供
- 通过对比传感器识别涂层表面（顶部或底部间歇涂层）
- 同点测量，可高精度测定涂层等表面的重量
| 测量范围（面积重量测量） | 高达 4000 g/m² |
| 测量精度 | < ± 0.5 % 的面积重量（以校准件为基准） |
| 分辨率 | 0.001 g/m² |
| 传感器类型 | US 超声波传感器 |
| 测量点尺寸 | Ø 25 mm |
| 测量系统的循环时间 | 120 Hz |
| 通道高度 | 40 mm（从测量头到测量头） |
| 轨道高度波动 | 中心 ± 5 mm；无抖动 |
| 定位速度（仅适用于带横梁的型号） | 150 mm/s |
| 相对湿度 | 最大 95 %（无冷凝） |
| 环境温度 | +10 °C 至 +50 °C |
| 传感器环境温度 | +10 °C 至 +70 °C |
| 存储温度 | -20 °C 至 +80 °C |
| 认证（可选） | UL/CSA |
| 工作电压 | 24 V DC，4 A（带横梁型号为 10 A） |
| 标称宽度 (NB) | 130 毫米 (5 英寸) 至 610 毫米 (24 英寸)（更大宽度可应要求提供） |
| 尺寸 | 长 (NB + 217 毫米) x 高 144 毫米 x 深 140 毫米 |
一般功能
| 测量克重（当前、平均、最小和最大；整个宽度范围内的克重曲线） | |
| 比较目标值和测量值 | |
| 公差 | 超过或低于目标值时的警告和警报公差 |
| 数据输出 | 到 PLC、ELQ、I/O |
| 用户级别/密码 | 操作员级别：有限访问权限 工程师级别：完全访问权限 |
| WBM 接口 | 基于网络的管理 可通过网络浏览器访问配置和数值视图 |
