在线花纹测量系统 EL-TRISCAN LS NLS10
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/profile,-thickness-and-length-measurement/EL-TRISCAN LS - V1.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/profile,-thickness-and-length-measurement/EL-TRISCAN LS - V2.png
-

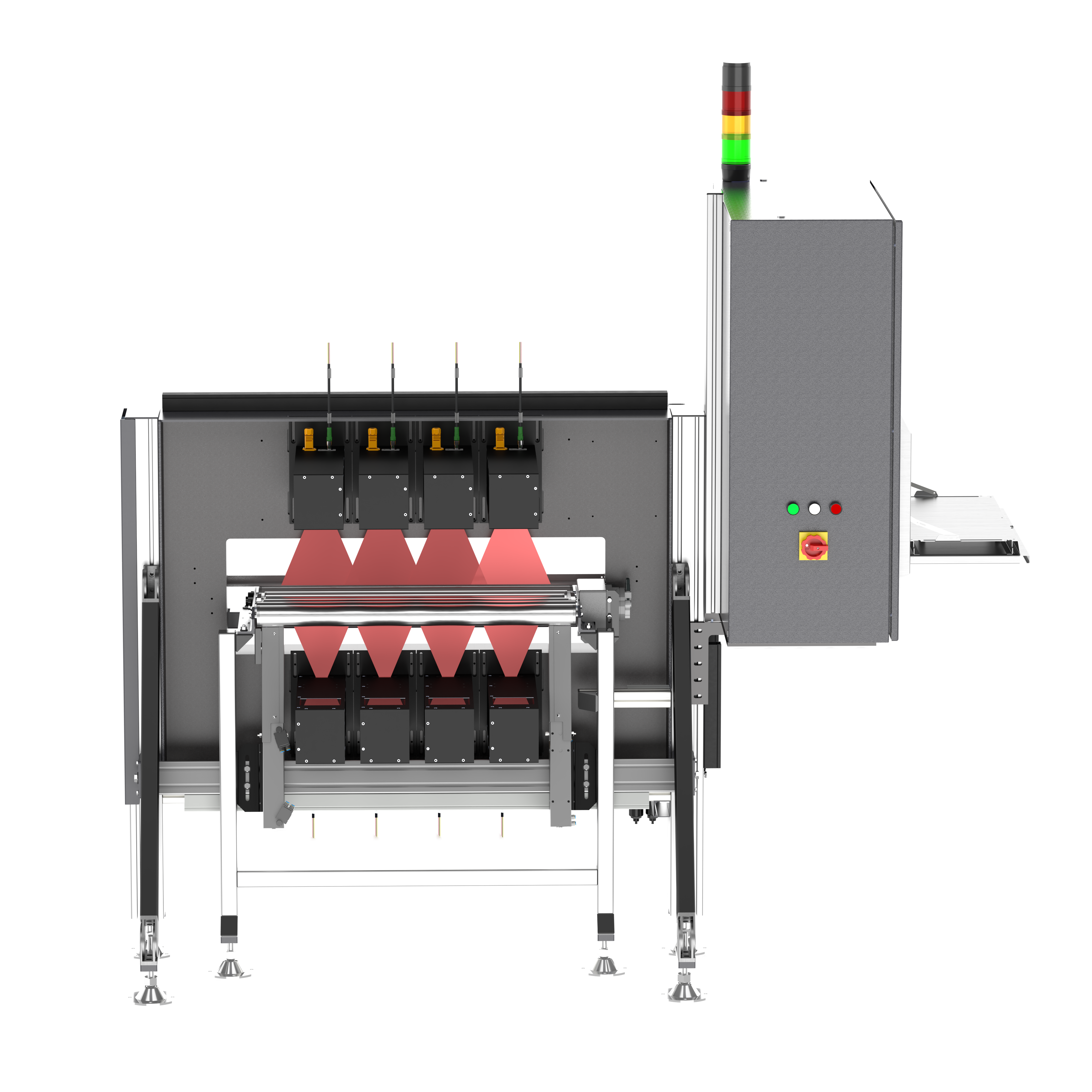

- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/profile,-thickness-and-length-measurement/EL-TRISCAN LS - V3 Frontal.png
- 说明
- 技术数据
- 非接触式花纹测量系统，采用差异法
- 比较实际花纹和标准花纹
- 实时测量
- 最终质量报告
- 包括与客户 PLC 的通信
- 温度稳定且抗震的花岗石 O 型框架
- 检查厚度、肩宽、总宽度、横截面积
- 趋势显示
| 胎纹宽度 | 150 至 1200 mm（以 150 mm 为单位递增） |
| 型材厚度 | 最大 50 mm |
| 厚度测量精确度 | ±3 mm |
| 宽度测量精确度 | ±2 mm |
| 精确度 | 最大 ±0.5 μm |
| 量具能力 (Cg&Cgk)：[TW* = 10 x 精度] | ≥1,67 |
| 激光传感器 | 光区传感器 |
| 扫描频率 | 最大 8 Hz |
| 激光等级 | 2（无需激光安全专员） |
| 测量点 | 3 以下 |
| 扫描频率 | 取决于传感器技术 |
| 激光等级（仅限激光三角测量传感器） | 2（无需指派激光安全专员） |
| 显示的胎纹厚度分辨率 | 0,001 mm |
| 显示的胎纹宽度分辨率 | 0,1 mm |
| 通孔高度 | 最大 280 mm |
| 接口 | EtherNet/IP, Profibus, Profinet, CC Link, Device net |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 环境温度 | +10 °C 至 +50 °C |
| 工作电压 | 115 至 230 V，50/60 Hz |
| 防护等级 | IP 54 |
