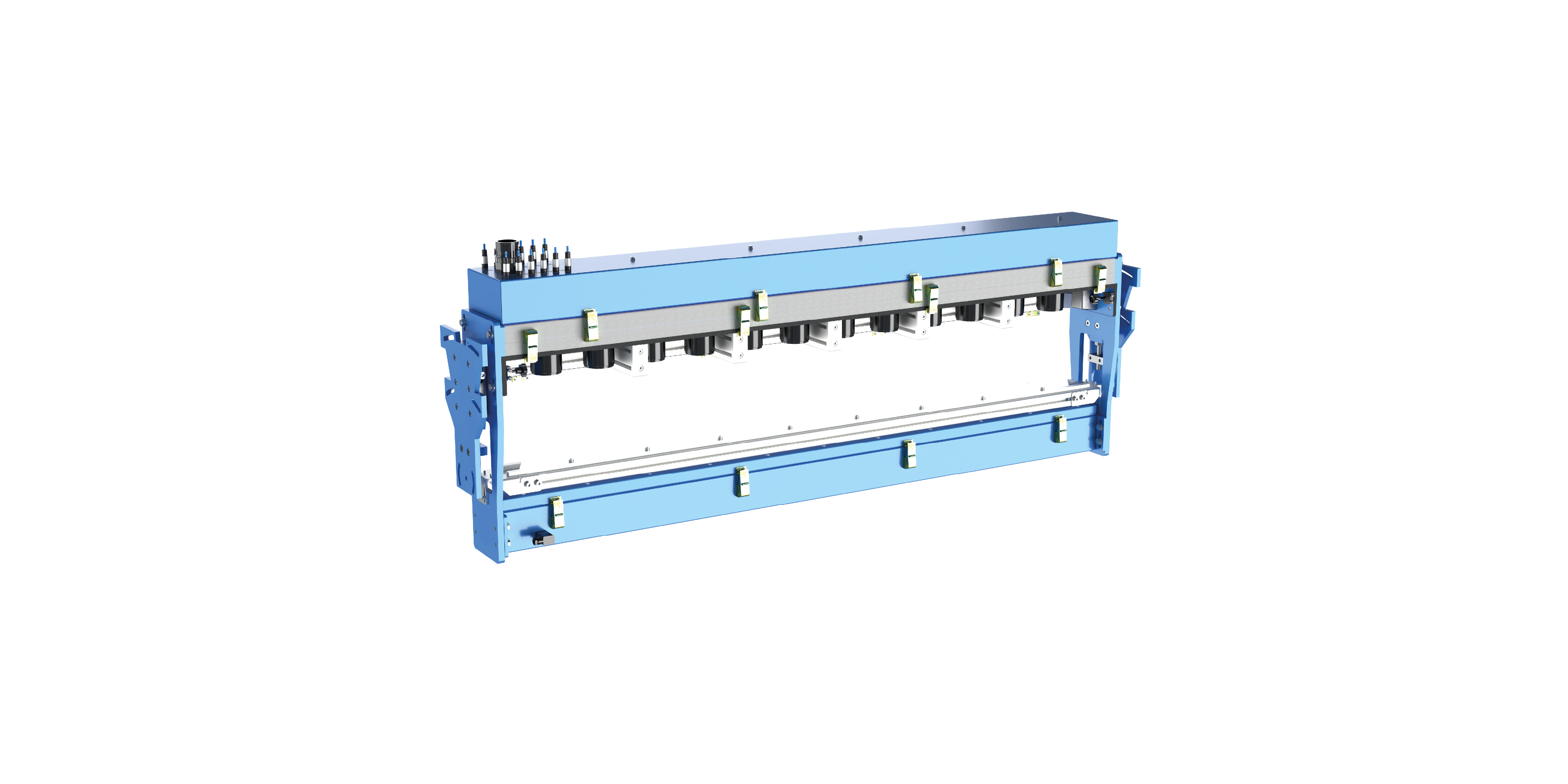

帘线分配系统 EPI
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/other/EPI.png
- 说明
- 技术数据
- 测量整个材料宽度上的帘线分布
- 反馈给前置的调控单元
- 自动识别帘线厚度和距离
- 灵活的调控（外边缘、中心线、帘线计数、均匀的帘线分布）
- 配方和用户管理，包括在识别到搭接时自动切换配方
- 识别到拼接时的自动配方切换
- 缺陷部位的在线视图和记录
- 通过接口和/或搭载直观的用户界面的操作面板进行控制
- 离线版本，用于质量管理，便于档案查阅
- 统计计算（标准差、Cp、Cpk）
- PDF 记录、CSV 数据导出
| 摄像机 | OL 82 CCD 摄像机，最高 12 |
| 像素 | 5150 |
| 扫描频率 | 最大 125 Hz |
| 幅面速度 | 最大 0 至 60 m/min |
| 测量范围 | 最大 1600 mm（x 方向） |
| CCD 相机（芯片）至幅面的距离 | 326 mm（径高度 230 mm） |
| 分辨率 | 0,03 mm/像素 |
| 帘线直径 | 最小 0,15 mm |
| 帘线距离 | 最小 0,15 mm |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 环境温度 | +10 °C 至 +50 °C |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 接口 | Ethernet UDP/IP, EtherNet/IP |
| 可选：Profinet 和其他数据总线系统 | |
| 防护等级 | IP 54 |
