- 说明
- 功能图纸
功能

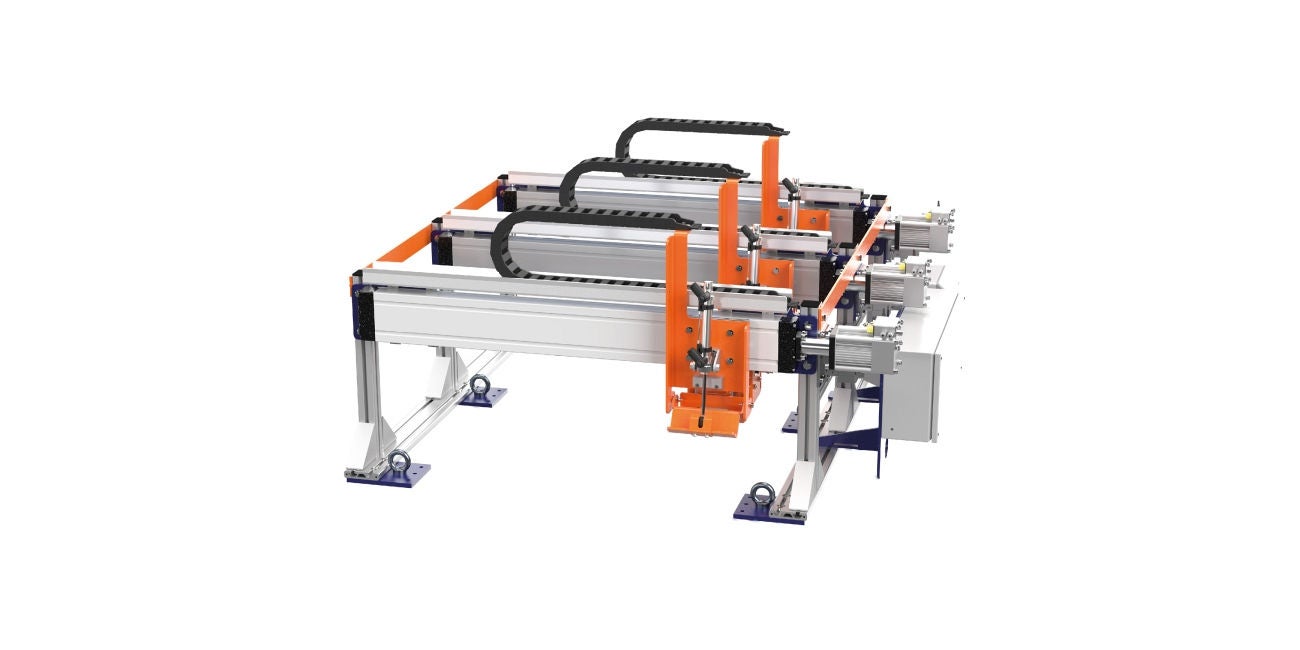

颜料瓶定位系统 EL-PAPS 包含一个或者多个用于颜色瓶定位的直线导卫，以及一个选配的反馈装置，其需要配套颜色线监控 RSI6。在此过程中，为了在胎面上打印颜色代码，会自动定位颜料瓶。由客户管理颜色线的目标位置，并且通过一个接口进行规定。
应用范围
颜色瓶定位系统用于轮胎行业的挤出设备。
应用
颜料瓶定位系统 EL-PAPS 直接安装在挤出机后面的挤出生产线上。

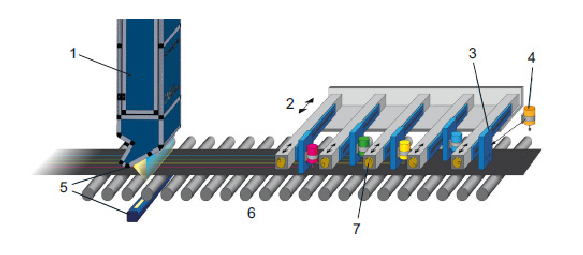

图例说明
1 = 保护外壳内的线阵相机 | 2 = 独立的颜色定位装置 | 3 = 颜料瓶支架 | 4 = 颜料涂抹器 | 5 = 背景照明 | 6 = 辊道（客户方) | 7 = 利用手轮或者通过电机自动单独定位颜料瓶（EL-PAPS 选配）
