功能
用于幅面导正的回转推进辊系统 ELROLLER 在进料路径中就已经在导正幅面位置。该系统由一个固定的基础框架和一个可移动的调节框架组成。可移动框架带一根或两根调节辊，并围绕进料路径内的一个虚拟旋转点摆动。回转推进辊被称为比例执行机构，因此，它必须通过力的传递工作，不允许在幅面和调节辊之间有滑动。
应用范围
ELROLLER 系统总是被应用在下列场合进行幅面导正：由于工艺技术方面的原因，已经有了一段长的进料。
应用
根据不同的空间条件，回转推进辊可以装配一根（幅面以 90° 缠绕角导正）或两根（缠绕角可以更小）调节辊来进行幅面导正。对于安装 ELROLLER 进行幅面导正适用以下规则：进料长度应相当于幅面宽度的两到三倍，出料长度应在幅面宽度的 50 % 和 100 % 之间。电眼的位置必须尽可能靠近调节辊的后面。这样可以缩短反应时间，进而提高调节动态特性。
图例说明
一根调节辊：
A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度 | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 调节辊 | 4 = 传感器 | 5 = 固定辊 | L1 = 至旋转点的进料长度 | L2 = 旋转点至回转推进辊的进料长度 | L3 = 进料长度 | L4 = 出料长度

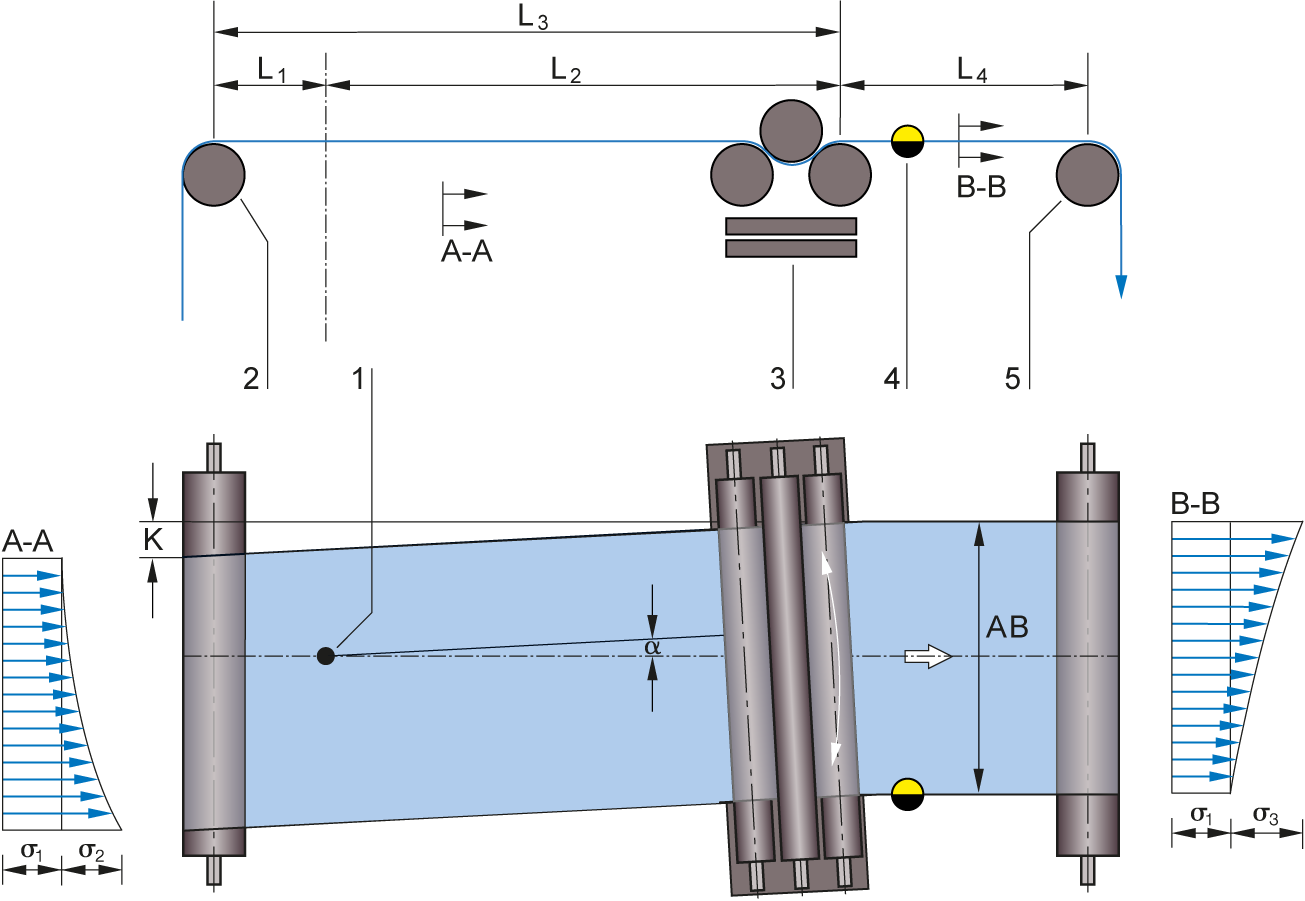

两根调节辊：
A-A = 进料口上的幅面张力分布 | B-B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度 | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 调节辊 | 4 = 传感器 | 5 = 固定辊 | L1 = 至旋转点的进料长度 | L2 = 旋转点至回转推进辊的进料长度 | L3 = 进料长度 | L4 = 出料长度
